Topologi Jaringan Yang Digunakan :


Assalamu'alaikum wr. wb.

 Haii Semua...

Saya Dewi Condro Resmi, di tahun 2021 ini, saya mengikuti kegiatan pelatihan dari Kementiran Kominfo nih yaitu Program Digitalent Scholarship. Di DTS Tahun 2021 ini, saya mengikuti VSGA(Vocational School Graduate Academy) dengan Skema Pelatihan Junior Network Administrator.

Di artikel ini, saya akan sharing  cara "Routing Static Di Packet Tracer".


Pengerjaan



A. Pengertian

Routing RIP ( Route Information Protocol ) adalah protocol routing dinamis pada jaringan LAN dan WAN. RIP Version 2 mendukung subnetting ip dengan CIDR maupun VLSM, namun untuk version 1 hanyak mendukung VLSM. Routing dengan RIP dilakukan dengan cara memperkenalkan atau memasukkan network yang terhubung dengan dirinya sehingga tidak perlu menghafal atau mengetahui jalur mana yang akan dilewari packet dari LAN 1 ke LAN Lainnya.

B. Latar Belakang

Merancang topologi jaringan sederhana melalui packet tracer dengan menggunakan routing RIP

C. Maksud dan Tujuan

Memposting hasil rancangan topologi jaringan sederhana saya serta cara menggunakan routing RIP

D. Hasil Yang Diharapkan

Dapat memahami hasil rancangan topologi jaringan serta memahami penggunaan routing RIP

E. Alat dan Bahan

3 Buah Router

1 Buah Wireless Router

1 Buah Server

Kabel Cross dan Straight

F. Jangka Waktu Pelaksanaan

Waktu pengerjaan yang saya tempuh yaitu 45 menit

G. Proses Tahapan Pelaksanaan

1. Buka packet tracer, lalu buat topologi jaringan seperti gambar diataas.

2. Sambungkan tiap perangkat dengan kabel seperti gambar diatas.

3.  Lakukan Ubah Modul Pada Laptop, Gunakan Modul WPN300




4. Atur Wireless Router dengan memberi IP dan Mengatur DHCP IP Wireless



5. Beri IP setiap perangkat sesuai dengan gambar.

- IP PC. Lanjutkan untuk PC dan Router Lainnya (IP Masing Masing Perangkat Lihat Pada Gambar Paling Atas)

IP PC




IP Server dan DNS



IP Router










IP DHCP Laptop


6.Melakukan Routing RIP
- Klik Router lalu pilih CLI
- Ketik enable lalu masuk ke bagian "Configure Terminal" lalu "Router RIP" lalu "Version 2" masukkan network yang tersambung dengan router tersebut.
contoh : Router Jakarta
-enable
- conf t
- router rip
- ver 2
- network 192.168.8.64
- network 10.10.10.1
Lalu Close

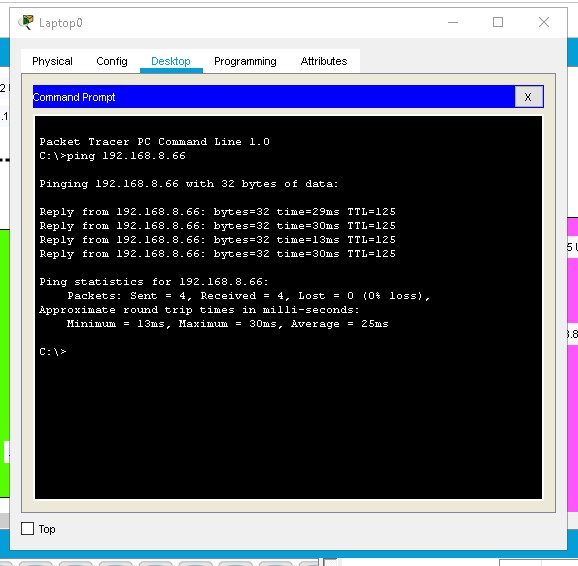

5. Lakukan Testing dari PC 1 ke PC Lain di beda network.
- Masuk ke pc -> desktop -> command prompt -> ketikkan ping diikuti dengan ip pc yang dituju.

Maka Respon Akan Reply, Yang Menandakan Device Sudah Berhasil Terhubung



H. Implementasi

Kebutuhan user yaitu 3 buah router dan beberapa PC pada tiap router. tiap router merupakan berbeda wilayah dan network. setiap LAN memiliki IP Subneting tersendiri dan setiap interface router memiliki IP WAN berbeda juga.

I. Kesimpulan

Lakukan perancangan topologi jaringan sesuai kebutuhan perangkat, lalu lakukan konfigurasi dasar terlebih dahulu dilanjutkan dengan melakukanrouting. untuk memastikan perangkat sudah terhubung semua dengan baik bisa melakukan dengan cara ping

J. Referensi

https://id.wikipedia.org/wiki/Routing_Information_Protocol

https://lspdigital.id/article/57/sertifikasi-junior-network-administrator-bnsp
